Контроллер Schneider Electric Modicon M340

Программируемый логический контроллер Modicon M340 является наследником традиций и ноу-хау фирмы Modicon, изобретателя первого промышленного программируемого контроллера. Компактность Modicon M340 является сплавом мощности и инновационности решений, предлагающих оптимальные ответы на нужды машиностроителей. Младший брат в семье Modicon Premium и Quantum, он поможет решить задачи автоматизации в промышленности и инфраструктуре. В комбинации с мощностью и гибкостью программного инструмента Unity он реализует преимущества на всём жизненном цикле ваших приложений.

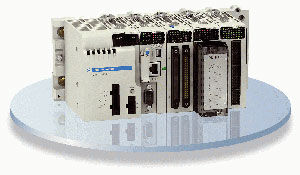

Контроллер Modicon M340Несмотря на свой малый размер, этот аппарат способен "оживить" Ваши машины благодаря своей удивительной производительности и емкости памяти.

Процессор нового поколения

Вне зависимости от особенностей Вашего приложения и его ограничений а также Вашего стиля программирования, Modicon M340 всегда готов к работе. Высокая скорость обработки двоичных инструкций сочетается в нем со способностью быстро выполнять целочисленные вычисления и операции с плавающей запятой.

  • Универсальность и специализация, - правильный баланс между двумя этими характеристиками - это то, что Вы очень скоро сможете оценить по достоинству.
  • Вы хотели бы использовать мощные и развитые возможности языков по стандартам МЭК, но боитесь, что пострадает производительность? Забудьте о предубеждениях, Modicon M340 не допустит замедления цикла, какой бы язык Вы не использовали.
  • Миллисекундная реакция? - Без проблем, с многозадачной операционной системой Modicon М340: Основная задача, быстрая задача и 64 задачи обработки прерываний. Используя их," Вы сможете адаптировать контроллер к вашему приложению, а не наоборот.

Мощность памяти

Отпадает необходимость в оптимизации разработок, благодаря огромной памяти поступающей в Ваше распоряжение.

  • Процессор имеет на борту 4Мб встроенной RAM, где может храниться до 70К инструкций.

С процессором поставляется флэш -память типа SD, готовая к хранению архива приложения (исполняемый код, исходный код и комментарии). Так что ничего не нужно добавлять и нет необходимости идти на компромиссы, когда речь идет о гибкости разработки приложения.

Экспертные прикладные функции

Поскольку именно технологические функции являются отличительными особенностями Вашего приложения, Modicon M340 позволяет реализовать ваше ноу-хау, всегда предлагая конкретное специальное решение.

  • Функции счета импульсов реализуются при помощи
  • 2-х модулей: 2 канала по 60КГц и 8 каналов по 10КГц. 32 битный счет, время цикла 1 мс, 2 регистра захвата и рефлексные функции с реакцией до 200 микросекунд;
  • расширенных конфигурируемых функций: фильтрация по каждому входу, широкий выбор рефлексных функций, генератор импульсов, ограничитель свободного хода;
  • конфигурируемых функций счета и измерения

Счетчик разработан для таких приложений, как: предупреждение об опустошении размоточного устройства, сортировка мелких объектов, простой электронный CAM, управление скоростью.

  • Modicon M340 предлагает интегрированные, гибкие и экономичные решения по позиционированию, для независимых и связанных осей.
  • Для этого не требуется специальный модуль. Решение основано на встроенной программной библиотеке позиционирования (MFB) соответствующей стандарту PLCOpen.
  • Управление сервоприводом или частотным приводом осуществляется при помощи команд MFB, выдаваемых на привода через шину CANOpen.
  • MFB реализуют управление приводами Altivar для асинхронных электродвигателей или Lexium или IcIA для безщеточных или шаговых синхронных электродвигателей для управления позиционированием.
  • Разработанный специально для производителей компактных, модульных или сложных машин, Modicon M340 особенно хорошо подходит для приложений, связанных с перемещением материалов, конвейерной транспортировкой и вторичной упаковкой, а также для специальных и деревообрабатывающих машин.
  • Библиотека функций регулирования является стандартной в пакете Unity. Язык функциональных блок-схем обеспечивает гибкое программирование с продвинутым графическим интерфейсом. Есть возможность оптимизации и контроля алгоритма управления
  • Кроме обычных регуляторов типа PID или PI, библиотека включает многочисленные дополнительные функции.
  • Автонастройка регуляторов.
  • 2-х или 3-х позиционный регулятор, PI типа горячий/холодный, PIP и каскадный регулятор.
  • Генератор функций изменения алгоритма управления;
  • Переключение структуры PD/PI;
  • Модуляция продолжительности импульса;
  • Масштабирование величин...

Modicon M340 представляет новый подход к управлению памятью. Карта формата SD поддерживает сервис "Plug & Load", который Вы несомненно оцените.

Карта “Plug & Load”

Вы можете удалить или установить другую карту в любое время без влияния на выполнение программы. При следующем включении питания программа автоматически загрузится во внутреннюю память. Так что не нужно быть специалистом, чтобы "освежить" алгоритм работы машины Если у вас несколько идентичных машин, то можно использовать одну и ту же карту для загрузки всех установленных контроллеров.

Упрощенное обслуживание

Карта SD обеспечивает автоматическое сохранение программы и устраняет необходимость в резервной батарее.

Удобное хранение данных

Можно организовать в самом Modicon M340, которое может хранить данные объемом до 16Мб:

  • При помощи функциональных блоков из библиотеки Unity Pro: в режиме записи поддерживаются функции отслеживания и регистрации данных. В режиме чтения существует возможность загружать производственные рецепты.
  • Со своего персонального компьютера, подключенного к сети Ethernet, Вы можете напрямую получить данные при помощи FTP сервера и получить доступ к файлам в необходимом формате (текст, таблица, ...) Так почему бы к примеру, не хранить руководство по эксплуатации машины в самом контроллере?

Информация из первоисточника

  • Modicon M340 имеет встроенный WEB-сервер, который поможет упростить эксплуатацию и обслуживание. Весь сервис доступен как в локальном так и удаленном режимах (через обычный или ADSL-модем).
  • Modicon M340 имеет стандартный, готовый к использованию WEB-сервер для системной диагностики и настройки уставок процесса. Вы можете даже интегрировать в контроллер человеко-машинный интерфейс который также будет доступен в локальном или удаленном режиме при помощи WEB-навигатора.

Не напрягаясь, выбрав Modicon M340, Вы сможете воспользоваться исключительным сервисом программного обеспечения Unity на всех этапах разработки и поддержки Ваших приложений. Modicon M340 и Unity - 0% беспокойства.

Единая среда программирования

Воспользуйтесь преимуществами единого, простого и дружественного подхода к разработке приложений для Modicon M340, Premium, Quantum и Atrium Приложения можно переносить с одной платформы на другую

Мощность доступная всем

Unity Pro поддерживает все 5 языков по стандарту МЭК, графическое программирование, расширенные контекстные подсказки и многочисленные помощники (wizards) для ввода данных. Встроенный симулятор позволяет сразу же тестировать созданные приложения без непосредственного подключения к реальному ПЛК. На этапе эксплуатации, готовые к использованию диагностические средства позволяют отображать ошибки и сбои с автоматическим обнаружением их источника.

Высокоскоростное подключение - в стандартной комплектации

Для подключения к персональному компьютеру Вы можете использовать простой и высокоскоростной интерфейс USB, который есть на любом процессоре. Можно также подключиться через Ethernet, в режиме “точка-точка” или через локальную сеть.

Полный сервис, даже в удаленном режиме

Ваши объекты всегда в пределах досягаемости. При помощи последовательного модема (RTC, GSM/GPRS, Radio) или ADSL Вы сможете подключиться к Вашим установкам.
В зависимости от технологии подключения доступны.

  • Программирование в режиме он-лайн;
  • Загрузка или выгрузка программы
  • Удаленная диагностика через WEB- сервер
  • Запись/чтение файлов днных.

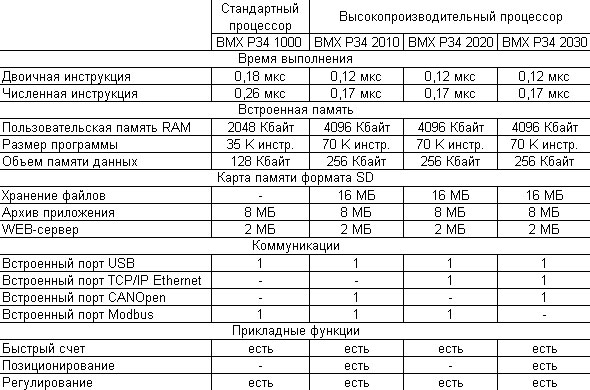

Таблица выбора Modicon M340
